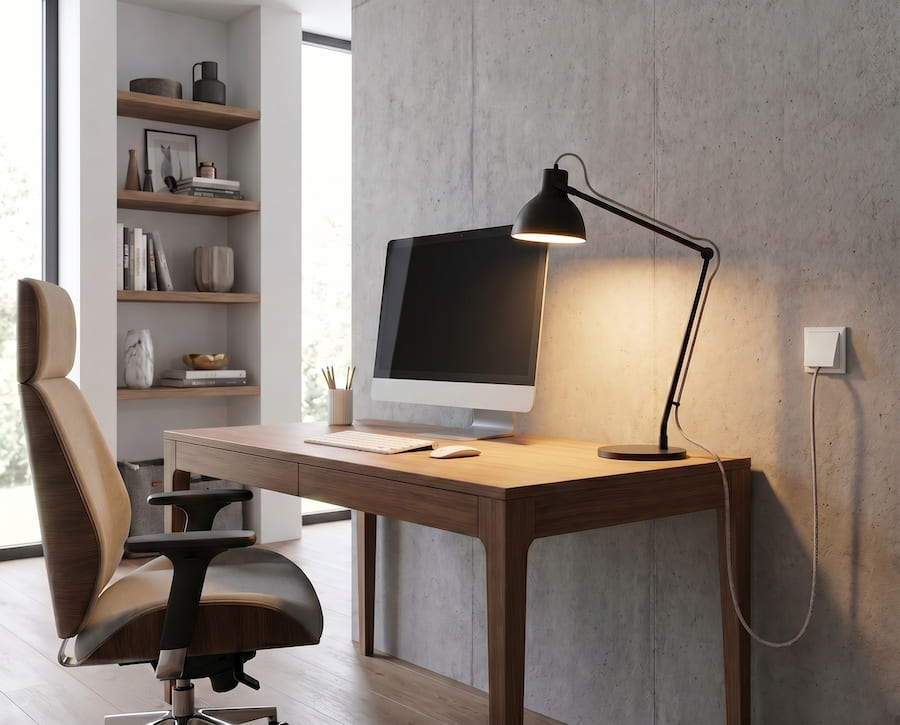

Когда планируют освещение, про выключатели и розетки думают сразу. Про вывод кабеля — почти никогда, пока не сталкиваются с конкретной задачей: нужно вывести провод из стены к торшеру, настольной лампе или бра, а голый кабель, торчащий из отверстия, выглядит незакончено и небезопасно.
Именно здесь и появляется вывод кабеля — небольшой, но важный элемент электрофурнитуры, который решает эту задачу аккуратно и в едином стиле с остальными розетками и выключателями.
Вывод кабеля — это установочная рамка с отверстием для прохода провода. По конструкции и размеру он совпадает со стандартной розеткой или выключателем, устанавливается в тот же подрозетник и закрывается той же рамкой. Разница в том, что внутри нет ни контактов, ни механизма: только аккуратное отверстие, через которое кабель выходит из стены наружу.
Именно благодаря этому вывод кабеля легко вписывается в серию: если в квартире установлены, например, выключатели и розетки Werkel или Stekker, можно найти вывод кабеля той же серии, в том же цвете и с той же рамкой. В итоге точка выхода кабеля выглядит как ещё один элемент электрофурнитуры, а не как дыра в стене, заклеенная изолентой.
Чаще всего вывод кабеля используют в нескольких ситуациях.

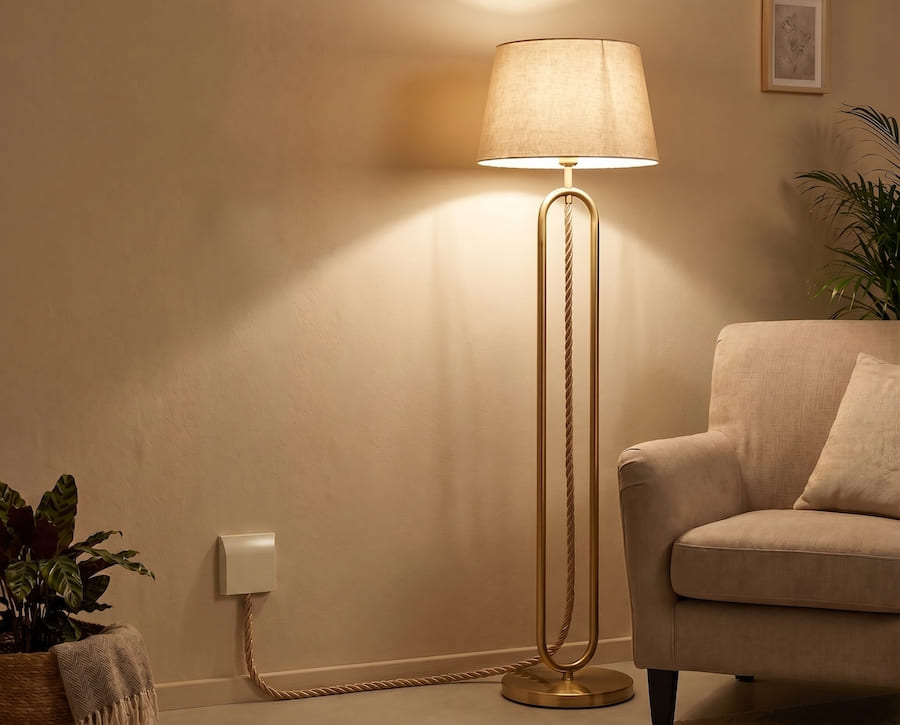

Напольные и настольные светильники без вилки. Некоторые торшеры и напольные лампы не комплектуются сетевым шнуром со стандартной вилкой: провод у них выходит напрямую и предназначен для подключения к стационарной проводке. Подключать такой светильник к обычной розетке нельзя. Вместо этого кабель от светильника прячут в стену или плинтус и выводят через вывод кабеля в нужной точке комнаты.

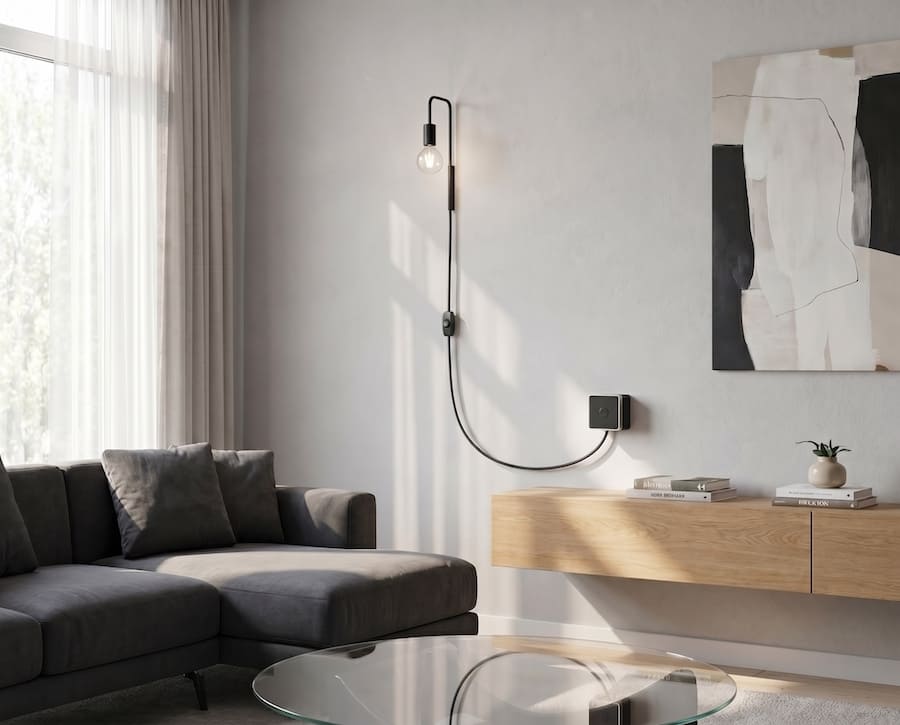

Бра с питанием от стены. Настенные светильники подключаются к проводке, проложенной внутри стены. Место выхода кабеля — то место, где провод переходит от скрытой проводки к светильнику. Вывод кабеля здесь закрывает это место и не позволяет кабелю болтаться или перегибаться в незащищённой точке.

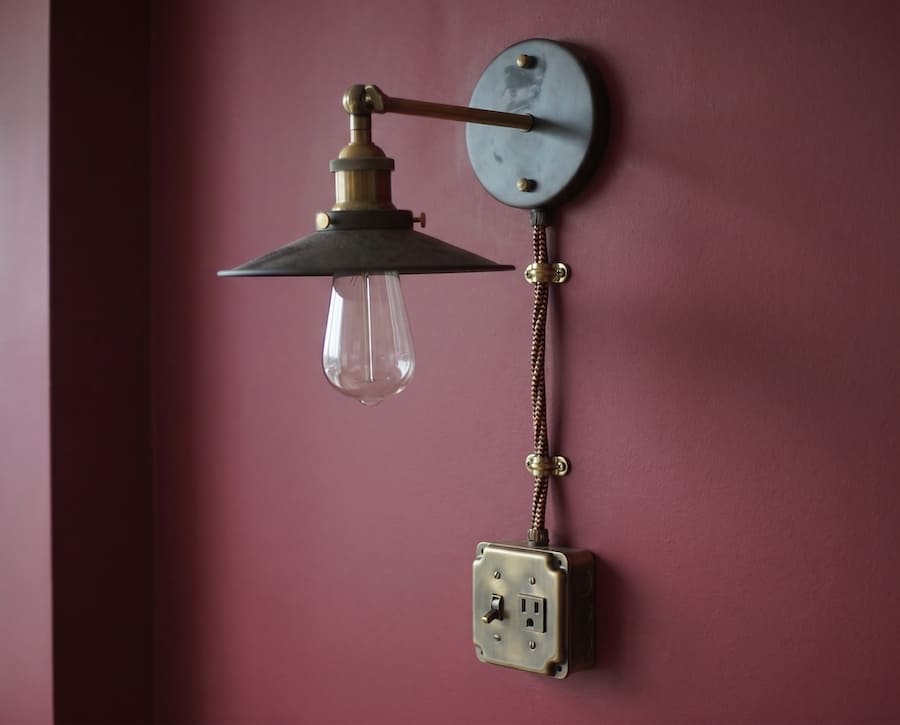

Дизайнерские светильники с текстильным шнуром. Подвесные и настольные светильники с декоративным текстильным шнуром нередко подключаются именно через вывод кабеля: шнур красиво свисает по стене, а его начало аккуратно спрятано в рамке. Это популярное решение в скандинавских, лофтовых и минималистичных интерьерах.
Организация скрытой проводки к мебели. Когда в шкаф, стеллаж или тумбочку нужно завести питание для встроенной подсветки, зарядной станции или другой техники, вывод кабеля позволяет сделать это аккуратно: провод уходит в стену, проходит по скрытой трассе и выходит в нужной точке через такую рамку.
Конструктивно вывод кабеля состоит из двух частей: корпуса, который устанавливается в стандартный подрозетник диаметром 68 мм, и декоративной рамки, которая закрывает место монтажа. Провод проходит через отверстие в корпусе; в большинстве моделей оно оснащено резиновой или силиконовой вставкой, которая фиксирует кабель и не даёт ему перемещаться.

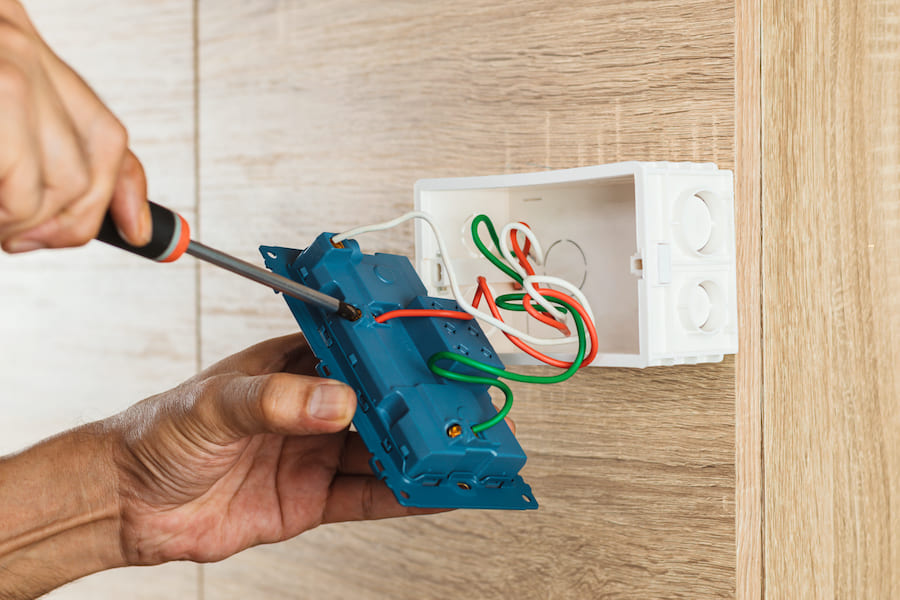

Монтаж ничем не отличается от установки розетки: в стене сверлится отверстие под подрозетник, к нему подводится кабель, корпус вывода фиксируется в подрозетнике, сверху устанавливается рамка. Весь процесс занимает несколько минут и не требует специальных инструментов.
Важный момент: кабель, который выводится через такую рамку, не должен быть подключён к напряжению 220 В напрямую без дополнительной защиты. Если через вывод кабеля выходит провод от светильника, который включается выключателем, убедитесь, что электрик правильно развёл линию. Сам по себе вывод кабеля не обеспечивает никакой защиты от поражения электрическим током: он решает только эстетическую и механическую задачу.

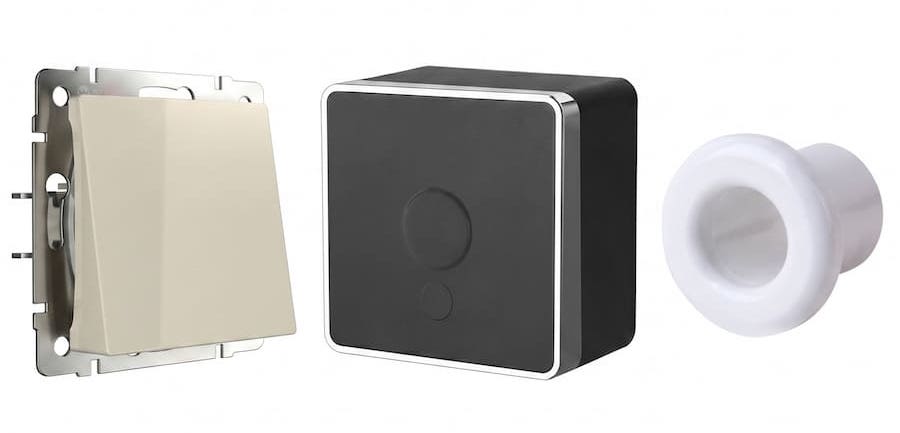

Все выводы кабеля делятся на два типа по способу монтажа: встраиваемые и накладные.
Встраиваемые модели утапливаются в стену в подрозетник и закрываются рамкой заподлицо с поверхностью. Это наиболее аккуратное решение для чистовой отделки: после монтажа на стене видна только рамка, как у обычной розетки. Именно такие модели чаще всего входят в одни серии с розетками и выключателями ведущих производителей — Systeme Electric, Werkel, Voltum, Kollinger.

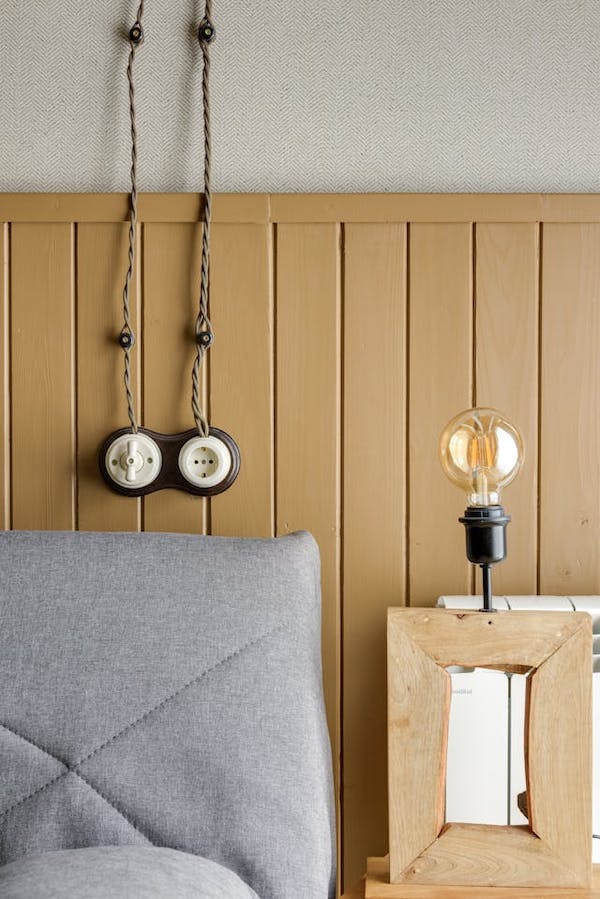

Накладные модели крепятся прямо к поверхности стены без подрозетника — на двусторонний скотч или дюбели. Такой вариант используют при открытой проводке или когда нет возможности штробить стену. Накладной вывод кабеля немного выступает над поверхностью, но при правильном подборе цвета выглядит аккуратно.
Ещё одно разделение — по форме отверстия и типу кабельного уплотнителя. Простые модели имеют круглое или щелевое отверстие без уплотнителя: подходят для декоративного текстильного шнура или тонкого кабеля. Модели с резиновым сальником фиксируют кабель и защищают место входа от пыли, они уместны там, где провод будет постоянно нагружен или где важна дополнительная аккуратность.
Выбор вывода кабеля определяется тремя параметрами: серия, цвет и тип монтажа.
Серия. В первую очередь определитесь, к какой серии он должен подходить. Если в квартире уже установлены розетки и выключатели конкретного бренда и линейки, ищите вывод кабеля той же серии: у большинства производителей он есть в ассортименте. Это гарантирует совместимость рамок, одинаковую фактуру и точное совпадение цвета.
Если серия не принципиальна или вывод кабеля будет стоять отдельно от розеток, выбирайте модель, которая подходит по стилю к интерьеру в целом.
Цвет. Ассортимент цветов у большинства производителей широкий: белый, бежевый, шампань, графит, чёрный матовый, чёрный глянцевый, серый, бронза, никель, золото, сталь. Подбирайте цвет под выключатели и розетки в той же комнате, или под металлические детали светильника, который будет подключаться через этот вывод.
Если торшер с латунным основанием, вывод кабеля цвета бронзы или шампани создаст более цельный образ, чем белый стандартный.
Тип монтажа. Встраиваемый вариант требует наличия подрозетника в стене: планировать его нужно до чистовой отделки.
Если ремонт уже завершён и подрозетника нет, используйте накладную модель или коробку для накладного монтажа.
Диаметр отверстия. Убедитесь, что отверстие в выводе кабеля подходит для диаметра провода, который через него пройдёт. Тонкий декоративный текстильный шнур диаметром 6—8 мм пройдёт через любую модель. Более толстый кабель в двойной изоляции диаметром 10—12 мм потребует модели с соответствующим проходным отверстием: уточняйте это в характеристиках.
Несколько важных требований, которые нужно учитывать при использовании вывода кабеля.
Провод в месте прохождения через рамку не должен перегибаться под острым углом. Постоянный перегиб — это точка, в которой изоляция постепенно разрушается. Если светильник стоит у самой стены и кабель уходит вбок, убедитесь, что вывод кабеля установлен в правильном положении и провод выходит без нагрузки на изгиб.
Не тяните кабель с усилием через уплотнительную вставку: если провод заходит с трудом, лучше подобрать модель с большим отверстием, чем повредить изоляцию при монтаже.
Если через вывод кабеля проходит провод под напряжением 220 В, включение и выключение светильника должно осуществляться отдельным выключателем в цепи, а не просто извлечением вилки из розетки. Сам вывод кабеля не обеспечивает коммутации.
При всей своей утилитарности вывод кабеля — заметный элемент стены, особенно если рядом нет других розеток или выключателей. В современных интерьерах с открытой текстильной проводкой он становится частью декора: шнур красиво спускается по стене от вывода кабеля к светильнику, и всё это выглядит как продуманное дизайнерское решение, а не техническая необходимость.
Чёрный матовый вывод кабеля с чёрным текстильным шнуром в интерьере в стиле лофт, шампань или белый с витым шнуром в скандинавском пространстве, бронзовый с плетёным шнуром в тёплом нейтральном интерьере — каждый из этих вариантов выглядит завершённым, если подобран с вниманием к деталям.

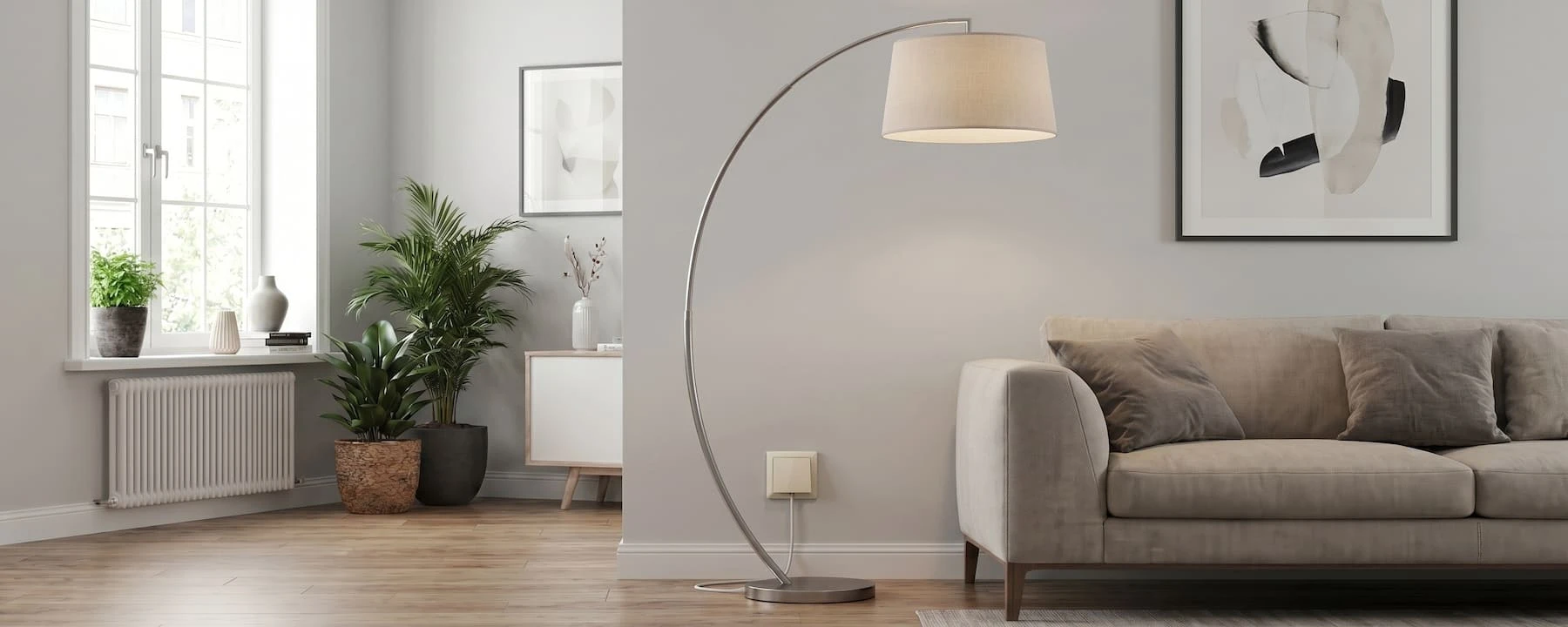

Обращайте внимание на расположение. Вывод кабеля для торшера, стоящего в углу, логично размещать на 20—30 см выше уровня плинтуса: провод пройдёт вдоль плинтуса или уйдёт в кабель-канал, а к светильнику поднимется аккуратной петлёй. Вывод кабеля для бра размещается либо непосредственно за светильником — тогда рамку скрывает его основание, — либо чуть в стороне, если кабель идёт по стене декоративно.
Планируйте расположение выводов кабеля заранее, вместе с расстановкой мебели и светильников. Перенести подрозетник после финишной отделки сложно и дорого, а вывод кабеля, оказавшийся не там, где нужно, потребует либо дополнительного кабель-канала, либо переделки.
Вывод кабеля — небольшая деталь, но именно она отделяет аккуратно сделанную проводку от незавершённой. Стоит он недорого, устанавливается быстро, а разница в восприятии интерьера заметна сразу. Продумайте расположение точек вывода ещё на этапе планирования электрики, подберите цвет и серию под остальную фурнитуру — и ни один провод в квартире не будет выглядеть случайным.
